安全儀表控制系統-取得SIL等級的認證安全儀表系統SIS廠家

發布時間：2022-05-07

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司銷售熱線：400-8789-055

在線咨詢

　　SIS安全儀表系統廠家哪家好？安全儀表系統（SIS）和緊急停車系統（ESD）有什么區別？SIS安全儀表系統(Safety instrumentation System)生產廠家/集成商/供應商推薦SIS系統品牌深?yuàn)W圖（Autower），深?yuàn)W圖來回答您安全儀表系統（SIS）和緊急停車系統（ESD）到底有什么區別。SIS安全儀表控制系統品牌廠家深?yuàn)W圖，取得SIL等級的認證安全儀表系統SIS，是專業SIS系統解決方案與項目合作商。

　　SIS安全儀表系統中的SIL等級的認證是什么意思？為保證SIS涉及到人員、設備、環境的安全，因此各國均制定了相關的標準、規范，使得SIS的設計、制造、使用均有章可循。并有權威的認證機構對產品能達到的安全等級進行確認。關于SIS安全儀表系統中的SIL等級的認證標準、規范表現為:

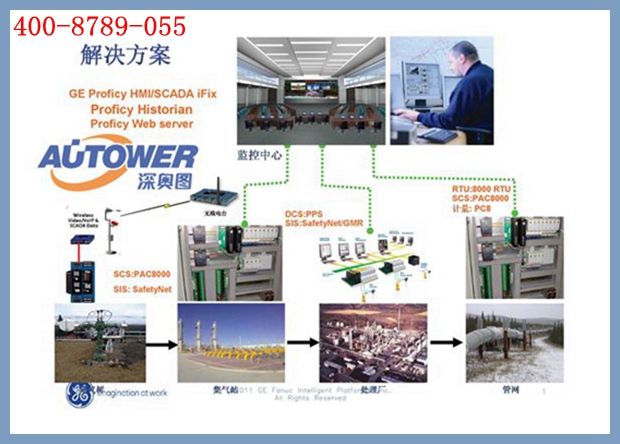

sis

安全儀表控制系統-取得SIL3等級的認證安全儀表系統SIS廠家

　　不同的工業過程（如生產規模、原料和產品的種類、工藝和設備的復雜程度等）對安全的要求是不同的。按照國際標準將其劃分為若干安全完整性等級（SIL：Safety Integrity Level）。

　　安全完整性等級（SIL）是一種離散的等級，用來規定分配給E/E/PE安全相關系統安全功能的安全完整性要求。

　　安全完整性等級可分為4個等級，SIL4是安全完整性最高的等級（平均概率最高），SIL1是最低等級；

　　安全完整性等級越高，應執行所要求的安全功能的概率也越高；

　　安全儀表系統（SIS），主要有以下三種主流結構：

　　1002D結構（診斷率99.99％）；

　　2003D結構（TMR診斷率70％）；

　　2004D結構（QMR診斷率99.99％）；

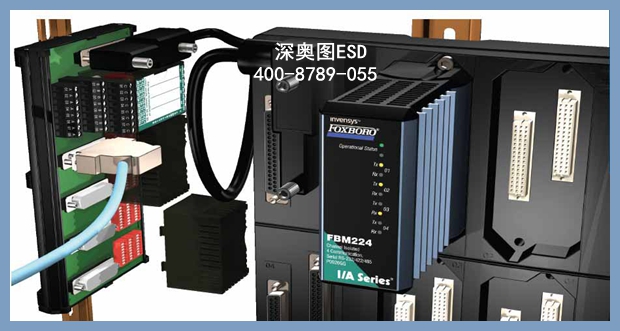

安全儀表系統

安全儀表控制系統-取得SIL3等級的認證安全儀表系統SIS廠家

　　對于這三種不同的結構，安全系統的性能是不同的。對于第一種1002D的結構，當?shù)谝粋€(gè)CPU被診斷出故障時，該CPU被切除，另一個CPU繼續工作。

　　對于第二種結構，其CPU和I/O卡件采用三重化冗余故障容錯設計，是基于高度穩定的硬件基礎上的，三個通道設計在一塊卡件上實現三重化表決的。

　　對于第三種結構，四個CPU分成兩對，既同時工作又相互**。當其中一個CPU被診斷出故障時，則該對CPU被切除，所剩一對CPU繼續以1002D的模式工作。這對**工作的CPU仍滿足安全等級3級的要求。只有當這對CPU其中再有一個故障時，系統才考慮停車。同時此結構對于故障修復時間沒有限制。

　　安全儀表系統（SIS）和緊急停車系統（ESD）有什么區別？安全儀表系統（SIS）趨向于1. 保證生產的正常運轉、事故安全聯鎖2. 安全聯鎖報警3. 聯鎖動作和投運顯示ESD，而ESD緊急停車系統按照安全獨立原則要求，獨立于DCS集散控制系統，其安全級別高于DCS。在正常情況下，ESD系統是處于靜態的，不需要人為干預。作為安全保護系統，凌駕于生產過程控制之上，實時在線監測裝置的安全性。只有當生產裝置出現緊急情況時，不需要經過DCS系統，而直接由ESD發出保護聯鎖信號，對現場設備進行安全保護，避免危險擴散造成巨大損失。
