SCADA系統是什么？監控和數據采集 SCADA（Supervisory Control and Data  Acquistion）系統的英文意思，SCADA、SCADA系統、數據采集與監控系統生產廠家/集成商/供應商深奧圖（Autower），（附監控系統圖）詳解SCADA系統是什么，SCADA系統的功能與站控系統的主要功能。

SCADA_數據采集與監控系統_監控系統圖

　　SCADA系統是什么？監控和數據采集 SCADA（Supervisory Control and Data  Acquistion）系統的主要組成部分是：遠程終端設備RTU（Remote Terminal Units）、主站計算機（包括硬件和軟件）、操作人員數據顯示和控制盤及有關的外圍設備。SCADA系統是通過采用各種檢測儀表、顯示和調節儀表、控制裝置及計算機等自動化設備，對管道生產過程進行自動檢測、監視、控制和管理，以保證安全、平穩、經濟地輸油。新一代的SCADA系統中實現的目標是提供具有開放的SCADA系統，先進的網絡技術、安全的運行管理，實現各種最優的技術經濟指標，提高經濟效益和勞動生產效率，節約能源，改善勞動條件，安全的生產等目的。

　　SCADA系統是什么？SCADA系統的功能

　　SCADA系統通過光纖、微波通訊等方式與各站PLCs進行通信，操作員通過彩色CTR掌握全線情況，根據輸量和其他生產要求，隨時改變方案（例如切換流程，啟停任一站的任一泵機組，修改任一給定值，進行越站輸送等）。操作員通過鍵盤和鼠標將指令發送至各站PLC，實現遠方控制和保護。

SCADA系統主要功能有：

　　1).從各站PLC或RTU采集數據；

　　2).顯示全線、各站運行狀況及工藝流程圖；

　　3).報警顯示、趨勢顯示；

　　4).打印報警、突發事件；

　　5).打印生產報表；

　　6).向各站PLC或RTU發送命令；

　　7).系統故障檢測、報警。

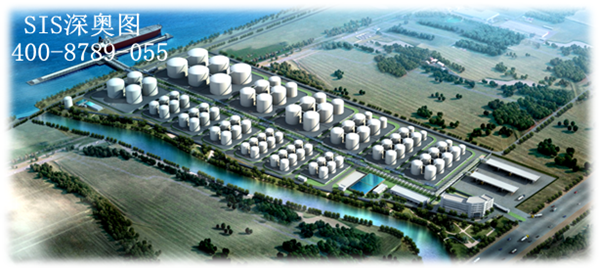

監控系統圖

　　站控系統操作員通過彩色CRT掌握本站的運行情況，如進站壓力、溫度的當前值和歷史趨勢，流量、液位等參數，工藝流程和設備狀態。操作員通過鍵盤和鼠標，根據全線生產要求，隨時切換本站的流程，啟停機組，修改設定值，開關閥門等。通過報警顯示，操作員能及時發現報警點及引起報警的原因。通過打印各種數據、事件、報警，定時打印各種報表、報告。站控系統的核心是順序邏輯控制，以輸油站為例，主要有主邏輯、泵啟停邏輯、閥門開關邏輯、油罐控制邏輯、收發清管器邏輯等。站控系統還有連鎖保護，分為兩種：一是在不正常情況下的自動保護，一是在緊急狀況下的人為保護。站控系統的主要功能有：

　　1).從現場儀表采集數據；

　　2).顯示站運行狀況及工藝流程圖；

　　3).顯示其它站的關鍵數據；

　　4).報警顯示、趨勢顯示；

　　5).打印報警、突發事件；

　　6).打印生產報表；

　　7).順序邏輯控制、連鎖保護；復雜的先進控制；

　　8).系統故障檢測、報警；

　　9).重要設備的超前保護。
