上部卸油工藝流程

       上部卸油--是通過鶴管從油罐車上部用泵或虹吸自流的方法將油卸車。

       ------這是我國鐵路卸油廣泛采用的方法。

       流程:   泵卸油 、虹吸自流。

1、泵卸油流程：

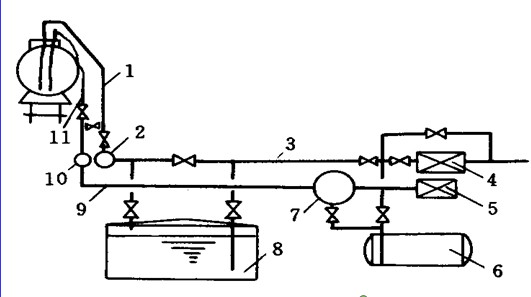

鶴管裝車流程圖

       設備介紹及表達方式；流程及管網的連接—詳講；此圖工藝上存在的問題？

輕油裝卸系統簡圖

       1-鶴管；2-集油管；3-輸油管；4-輸油泵；5-真空泵；6-放空罐；7-真空罐；8-零位油罐；9-真空管；10-掃艙總管；11-掃艙短管

泵卸油流程的三大系統：

       輸油系統的作用：輸轉油罐車與儲油罐內的油品。

       設備：鶴管、集油管、輸油管和輸油泵等。

       真空系統的作用：填充鶴管的虹吸和收凈油罐車底油。設備：真空泵、真空罐、真空管線和掃艙短管等。

       放空系統的作用：裝卸完畢后，將管線中的油品放空，以免下次輸送其它油品時造成混油現象或易凝油品凍結于管線中。

       設備：放空罐和放空管線。

存在的問題：

       從油罐車內卸出的油品可直接泵送至儲油罐，不經過零位罐，減少了油品損耗。必須設置高大的鶴管、棧橋和真空系統等，設備多、操作復雜，并往往形成氣阻(?)，影響正常卸油。

       適用場合：平原大型油庫

2、自流卸油流程:

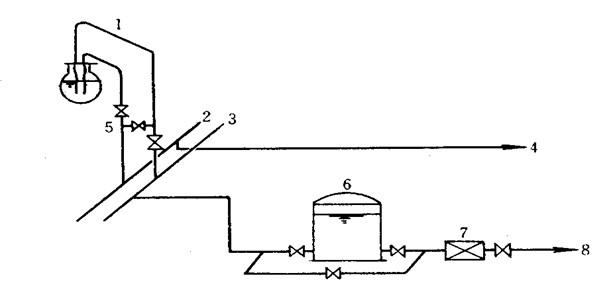

自流卸油流程

       1-鶴管；2-真空管；3-集油管；4-真空罐；5-抽底油管；6-零位油罐；7-離心泵；8-儲油區

       當油罐車高于零位油罐并具有足夠的位差時，即可采用虹吸自流卸油。鶴管必須具有抽真空或填充油料的設備。虹吸自流卸油的優點：不受泵和動力的影響。缺點：卸油后，多一次輸轉，增加了油品的蒸發損耗。

自流裝車流程：

       凡地形高差可以利用并具備自流裝車條件的油庫，應盡量采用自流裝車。

3、下部卸油流程：

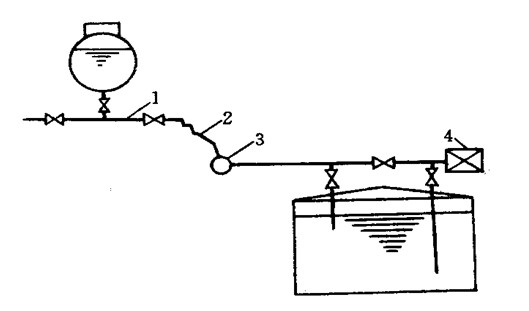

鶴管廠家深奧圖

　　　　1-油罐車下卸器；2-軟管；3-集油管；4-油泵

       設備：油罐車下卸器、輸油管路等組成。罐車下卸器與集油管的連接方式：是橡膠管或鋁制卸油臂完成的。優點：采用下部卸油，克服了上部卸油的全部缺點，地面建筑少，有利于對空隱蔽和操作。
